北京朝阳电缆厂分析如何快速计算电缆压降
电缆电压降的原因
在英语中，“电压降”是指电压降，“降”是指“拉低”。电力线的电压降是由导体的电阻引起的。因此，无论采用何种导体材料（铜/铝），都会对线路造成一定的电压损耗，当损耗（电压降）小于其自身电压的5%时，不会对线路的功率驱动产生影响。
例如380V线路，如果电压降到19v，即电路电压不低于361v，就不会有大问题。当然，我们希望压降越小越好。因为压力本身就是一种功率损失，虽然不可避免，但北京朝阳电缆厂始终希望压降在可接受的范围内。
线路电压降计算公式
一般来说，线路电压降的计算并不复杂，可按以下步骤进行：
1计算线路电流I
I=P/1.732×U×cosθ
其中：p—功率（kw）；u—电压（kV）；Cosθ—功率因数（0.8～0.85）
2计算线路电阻R
R=ρ×L/S
式中：ρ—导体电阻率（铜芯电缆ρ=0.01740，铝导体ρ=0.0283）；L—线路长度（m）；s—电缆标称截面
三。线路电压降计算（简单实用）
ΔU=I×R
线电压降计算公式：△u=2*I*r，I-线电流；L-线长度
如何计算电缆压降？
首先选择导体，然后计算电压降
在短距离内，应根据加热条件（***载流量）限制导体截面；对于长距离，在***载流量的基础上，根据电压损失情况选择导体截面，以保证负载点的工作电压在可接受范围内；对于大负载，根据经济电流密度选择。
为了保证导线长时间连续工作，允许电流密度称为***载流能力。一般规则为：铜线5~8A/mm~2；铝线3~**/mm~2。***载流能力还取决于极限温度、冷却条件、敷设条件等综合因素。
一般来说，距离短、截面积小、散热性好、温度低等，导体的导电能力较强，选择***载流的上限；对于距离长、截面积大、散热性差、温度高、自然环境恶劣的情况，导体导电性较弱，选择***载流下限；
如导电性、裸导线强于绝缘线、架空线强于电缆、埋地电缆强于地电缆等。
根据以下条件计算电压降：
结果表明：环境温度40℃；导线温度70～90℃；电缆布置：单芯，s=2D；功率因数cosθ=0.8；端部允许压降≤5%。
其中：VD压降，VD=kxixlxv0（V）；i——工作电流或计算电流（a）；L——线路长度（m）；V0表电压（V/a.m）；K：三相四线K=√3，单相K=1
单相允许压降：VD=220vx5%=11V
三相允许压降：VD=380vx5%=19v
4例实例分析
问题1：使用25mm2线路，50KW和300mm是否可行？

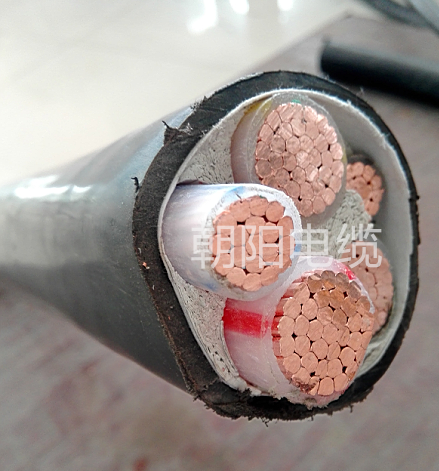

VV电缆采用25铜芯
线路电阻r=0.01（300/25）=0.2，电压降u=0.2*100=20
单线电压降20V，两相压降40V，变压器低压端电压400V
36040伏=400伏
铝线r=0.0283（300/35）=0.25，其电压降为u=0.25*100=25，端子为350V
建议采用35根铜芯或50根铝线。
25铜芯压降u=0.0172（300/35）=0.147（≈15V）15*2=30，
末端370v
铝线u=0.0283（300/50）=0.17，17*2=34，端子366v
能正常使用（变压器电压段电压400V）
额定电流50KW负载
I=P/1.732UcosΦ=50/1.732/0.38/0.8=50/0.53=94A
根据***载流量，可采用25mm2铜电缆计算电压损失
R=ρ（L/S）=0.017X300/25=0.2Ω
电压损失u=IR=94x0.2=18V
如果使用35mm2铜电缆，计算电压损失：
R=ρ（L/s）=0.017x300/35=0.15Ω
电压损失u=IR=94x1.15=14V
问题2:55变压器，低压柜距变压器200米。北京朝阳电缆厂从变压器到低压柜的390v电压需要多厚的电缆？
55kva变压器额定输出电流（端电压400V）
I=P/1.732/U=55/1.732/0.4≈80（A）
当距离L=200m，200m处允许电压为380V时，线间电压降为20V，单导线压降u=10V，铜芯线电阻率ρ=0.0172，
单线电阻R=u/I=10/80=0.125（Ω）
单导线截面：S=ρ×L/r=0.0172×200/0.125≈32（正方形）
取35平方铜线
55kva变压器，工作电流约80A，输出电压400V。
当到达配电柜所需电压不低于380V时，可采用35平方铜线或50平方铝线。当到达配电柜所需电压不低于390v时，可采用70平方铜线或95平方铝线。当到达配电柜所需电压不低于370v时，可采用25平方铜线或35平方铝线。
三相交流线路电压降计算方法：电流*每根导线阻抗*1.732
导体的阻抗分为容性电抗、感性电抗和电阻。一般只对低压导线截面积线计算电阻，采用导线电阻率*导线截面积*导线长度。这里，铜是0.0175*截面积*230，铝是0.029*截面积*230。
一般情况下，长时间连续运行设备的电缆规格选择较大。确保设备在电压波动时稳定运行。
